Tempo de leitura: 10 minutos
1. Introdução
Em um outro artigo, discutimos por que muitos levantamentos realizados com drones falham quando submetidos a análises técnicas mais rigorosas. Ficou claro que, na maioria dos casos, o problema não está no equipamento empregado, mas na ausência de método, controle e critérios técnicos adequados ao longo do processo de aerofotogrametria no uso de drone na engenharia.
Um argumento comum é justificar resultados ruins pelo GSD reduzido, mas essa associação é tecnicamente incorreta. O GSD (Ground Sample Distance) indica apenas a resolução da imagem, não a precisão planialtimétrica. É perfeitamente possível obter ortomosaicos e modelos digitais com GSD extremamente baixo e, ainda assim, apresentar erros significativos de posicionamento, deformações geométricas ou inconsistências altimétricas. Na prática profissional, a precisão real depende de um sistema integrado: planejamento, navegação GNSS, controle de campo, processamento e validação. Ignorar etapas compromete a confiabilidade.
Este artigo tem como objetivo esclarecer por que a precisão não é apenas GSD, apresentando os fatores técnicos que realmente determinam a confiabilidade de levantamentos com drones aplicados à engenharia e ao uso profissional de drone na engenharia.
2. O mito do GSD como sinônimo de precisão
O Ground Sample Distance (GSD) representa a projeção de um pixel da imagem no terreno. Trata-se, portanto, de um parâmetro estritamente relacionado à resolução espacial do dado adquirido. Um GSD menor indica maior capacidade de detalhamento da superfície imageada, mas não estabelece, por si só, nenhuma garantia quanto à exatidão posicional ou à acurácia geométrica do produto final.
Na prática, o GSD é determinado por variáveis conhecidas, como altura de voo, distância focal do sensor e características da câmera. Esses parâmetros são relativamente fáceis de controlar na etapa de planejamento do voo e, por esse motivo, acabam sendo utilizados como principal argumento técnico na defesa da qualidade de um levantamento. No entanto, essa abordagem desconsidera que a precisão planialtimétrica depende de fatores que extrapolam amplamente a resolução da imagem.
É relativamente comum obter levantamentos com GSD baixo e, ainda assim, apresentar erros significativos de posicionamento absoluto, deformações sistemáticas no modelo ou inconsistências altimétricas distribuídas ao longo da área mapeada. Essas inconsistências podem ser causadas por má distribuição dos pontos de controle, deficiência na reconstrução geométrica do modelo, distorção do relevo causado pelo MDT (Modelo Digital do Terreno) impreciso, adoção de sistemas de referência divergentes, dentre outros. Nesses casos, o alto detalhe (baixo GSD) dificulta a percepção visual do erro, que só é notado ao confrontar os dados com referências externas.

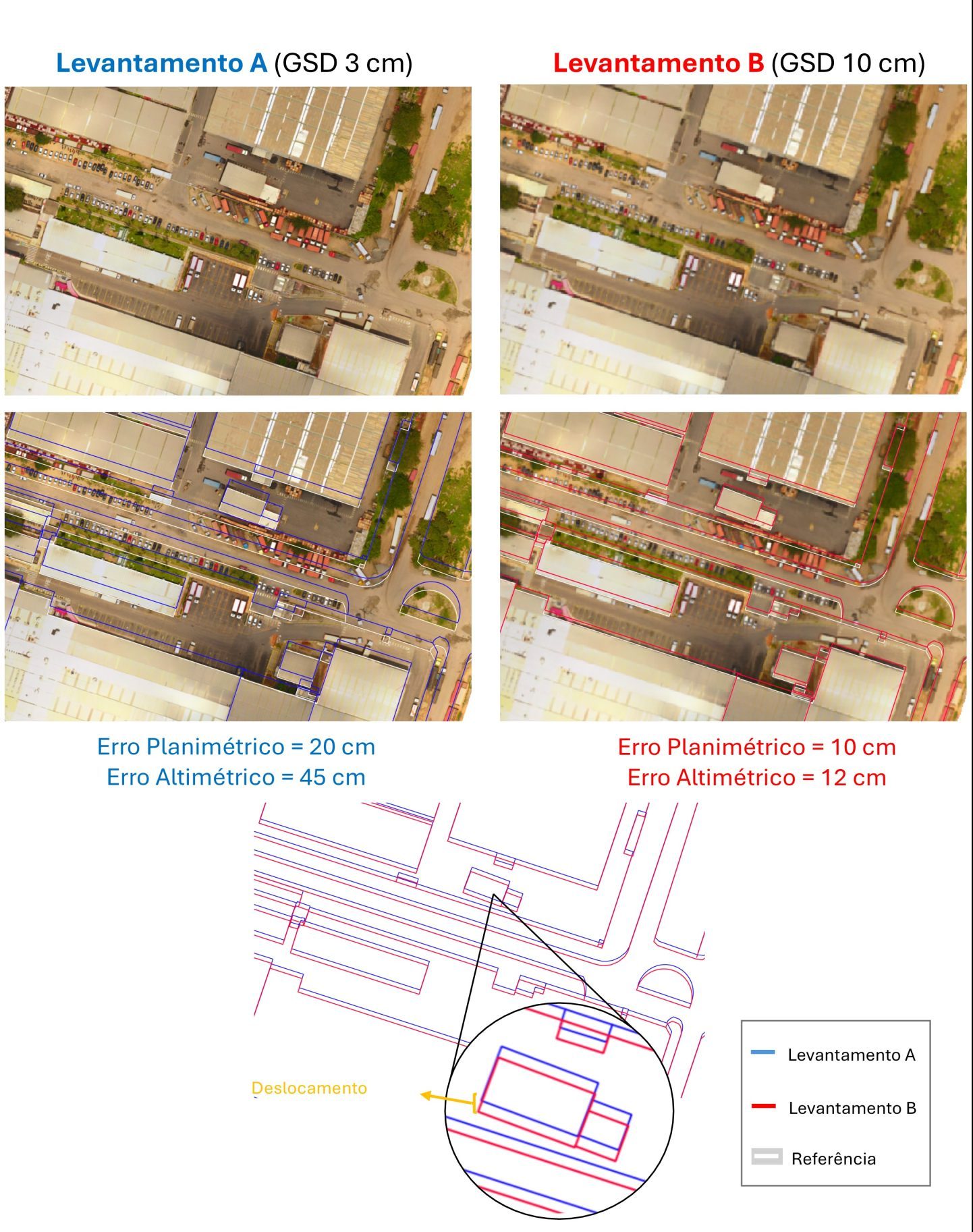

Veja o exemplo representado na figura abaixo. Mesmo apresentando um GSD significativamente menor (3 cm), um levantamento realizado sem a devida metodologia pode resultar em erros planimétricos da ordem de 20 cm e altimétricos próximos de 45 cm, tornando-o tecnicamente inadequado para aplicações de engenharia. Em contraste, um levantamento com GSD maior (10 cm), porém tomados os devidos cuidados, pode atingir erros planimétricos em torno de 10 cm e altimétricos próximos de 12 cm, demonstrando que a confiabilidade do produto está diretamente relacionada ao método e ao controle adotados, e não apenas ao nível de resolução das imagens.
Quando o levantamento se resume a “voar baixo para melhorar o GSD”, ignora-se seu principal objetivo que é obter medidas, tornando-o incompatível com aplicações de engenharia. Para a engenharia, o dado deve ser defensável, reproduzível e compatível com referências. GSD é necessário, mas nunca suficiente. Abandonar análises simplistas exige entender isso e adotar uma abordagem baseada em método e responsabilidade técnica.
3. Precisão é resultado de um sistema, não de um parâmetro
Os pilares invisíveis da confiabilidade técnica
Em levantamentos aerofotogramétricos aplicados à engenharia, o resultado não é definido por um único fator isolado, mas pelo comportamento integrado de todo o sistema de aquisição, processamento e validação. Tratar qualquer parâmetro de forma independente — seja GSD, tipo de drone ou software utilizado — conduz inevitavelmente a uma leitura incompleta da qualidade do dado em aplicações de drone na engenharia.
O primeiro elemento desse sistema é o planejamento geométrico da aquisição. Altura de voo, sobreposições longitudinal e lateral, orientação das faixas e distribuição das tomadas influenciam diretamente a estabilidade do bloco fotogramétrico e a capacidade de reconstrução tridimensional. Uma geometria mal definida compromete o ajuste, independentemente da resolução das imagens.
Em seguida, destaca-se a qualidade do posicionamento das imagens, condicionada ao método de navegação GNSS empregado. A ausência de correções adequadas ou a dependência exclusiva do GNSS de navegação introduz incertezas sistemáticas que tendem a se propagar por todo o modelo, afetando tanto o posicionamento absoluto quanto a consistência altimétrica.
O controle em campo completa esse sistema, permitindo ancorar o modelo ao sistema de referência e, principalmente, verificar de forma independente a qualidade do ajuste. Sem pontos de verificação, não há como quantificar o erro — apenas supor que o resultado é aceitável.
Por fim, o processamento fotogramétrico e a análise dos resíduos fecham o ciclo. Ajustes forçados, ausência de critérios objetivos de aceitação ou a simples validação visual do produto são incompatíveis com aplicações de engenharia, onde o dado precisa ser tecnicamente defensável. A precisão, portanto, não é configurada no software nem definida na tela de planejamento de voo. Ela é construída ao longo de um fluxo técnico coerente.
4. O papel do controle em campo
Por que o erro aparece depois, e não durante o voo
O controle em campo é o elemento que transforma um modelo fotogramétrico em um levantamento tecnicamente verificável no contexto do drone na engenharia. Independentemente da qualidade do sensor, da resolução das imagens ou do método de navegação empregado, sem controle não há como quantificar a confiabilidade do resultado.
Em termos práticos, o controle cumpre duas funções distintas: ajuste e verificação. Pontos utilizados no ajuste permitem ancorar o bloco fotogramétrico ao sistema de referência, enquanto pontos independentes de verificação possibilitam avaliar, de forma objetiva, os erros residuais planimétricos e altimétricos do produto final. A ausência dessa separação elimina qualquer critério técnico de validação.
Mesmo em levantamentos com RTK ou PPK, o controle em campo mantém papel fundamental. Sistemas de correção melhoram significativamente o posicionamento das imagens, mas não eliminam erros relacionados à geometria do bloco, à calibração da câmera ou a condições operacionais. Sem verificação independente, esses erros permanecem invisíveis.
Outro aspecto crítico é a distribuição espacial do controle. Pontos mal posicionados, concentrados ou insuficientes podem induzir ajustes locais artificiais, mascarando deformações globais do modelo. O resultado aparente é um bom encaixe pontual, mas com inconsistências distribuídas ao longo da área.
O controle em campo, portanto, não é um recurso opcional nem um reforço de segurança. Ele é o mecanismo que permite distinguir um produto apenas processado de um levantamento efetivamente confiável, capaz de sustentar decisões técnicas e responsabilidade profissional.
5. Quando o dado “não fecha”: como o erro se manifesta
Os erros em levantamentos aerofotogramétricos raramente aparecem na imagem. Eles surgem quando o dado é aplicado.
É o caso de curvas de nível que não coincidem com cotas de projeto já implantadas em campo, exigindo ajustes manuais para “fazer fechar”. Em obras de terraplenagem, é comum observar diferenças volumétricas superiores a centenas — ou milhares — de metros cúbicos quando superfícies geradas por drone são comparadas com medições topográficas de controle.
Outro exemplo recorrente ocorre na compatibilização com projetos viários ou de drenagem. Perfis longitudinais extraídos do MDT apresentam descontinuidades suaves, porém sistemáticas, que inviabilizam o uso direto do dado para dimensionamento, mesmo quando o GSD é baixo e o modelo aparenta boa qualidade visual.
Em áreas extensas, o erro se manifesta de forma acumulativa: o levantamento “fecha” localmente, mas apresenta deslocamentos progressivos ao longo do terreno. Sem pontos de verificação distribuídos, essas deformações só são percebidas após a integração com outras bases ou durante a execução da obra.
Em todos esses cenários, o problema não está no software nem na resolução da imagem. Está na ausência de método e validação ao longo do processo. Quando o dado não fecha, ele apenas revela, tardiamente, um erro que já existia desde a aquisição.
6. Precisão técnica vs. responsabilidade profissional
O risco não é só técnico, é legal
Levantamentos aerofotogramétricos aplicados à engenharia não são apenas produtos informativos; são insumos técnicos que impactam projetos, medições contratuais, planejamento de obras e tomadas de decisão quando se utiliza drone na engenharia.
Quando um dado é entregue sem critérios claros de precisão, sem registro de método ou sem verificação independente, o risco deixa de ser apenas técnico e passa a ser institucional e legal. Erros de posicionamento e inconsistências altimétricas podem resultar em volumes incorretos, interferências não previstas, retrabalho em campo e disputas contratuais — situações em que o “bom aspecto visual” do produto não tem qualquer valor técnico.
A responsabilidade não pode ser atribuída ao software, ao equipamento ou às condições de voo. Esses elementos são ferramentas. A responsabilidade recai sobre o método adotado, os critérios de aceitação definidos e a capacidade de comprovar a qualidade do dado entregue. Sem isso, não há como sustentar tecnicamente o uso do produto em ambientes de engenharia.
Nesse contexto, assumir responsabilidade profissional significa compreender as limitações da aerofotogrametria, definir claramente o nível de precisão esperado, aplicar controles compatíveis e registrar os resultados de forma transparente. Prometer precisão sem demonstrá-la não é uma falha operacional — é uma falha técnica.
A autoridade profissional, portanto, não está em afirmar que o levantamento é preciso, mas em ser capaz de comprovar, tecnicamente, até onde ele é confiável.
7. Conclusão estratégica
A precisão em levantamentos aerofotogramétricos não está associada a um único parâmetro, nem pode ser avaliada pela aparência do produto. GSD e qualidade visual são apenas condições iniciais; não garantem confiabilidade técnica no uso de drone na engenharia.
Um bom resultado é constituído por método: planejamento, geometria adequada, posicionamento controlado, verificação independente e critérios claros de aceitação. Executar esse fluxo exige mais do que equipamento ou software — exige conhecimento técnico sólido.
A formação contínua e a busca por conhecimento de qualidade são características que diferenciam o operador do especialista, capaz de compreender limitações, assumir responsabilidade técnica e entregar dados efetivamente confiáveis. Precisão não se presume nem se promete. Se comprova.
