Drone na Engenharia: precisão, método e responsabilidade técnica

Tempo de leitura: 12 minutos

1. Introdução

Em um outro artigo, discutimos por que muitos levantamentos realizados com drones falham quando submetidos a análises técnicas mais rigorosas. Ficou claro que, na maioria dos casos, o problema não está no equipamento empregado, mas na ausência de método, controle e critérios técnicos adequados ao longo do processo de aerofotogrametria com drone na engenharia. Um argumento comum é justificar resultados ruins pelo GSD reduzido, mas essa associação é tecnicamente incorreta. O GSD (Ground Sample Distance) indica apenas a resolução da imagem, não a acurácia planialtimétrica. É perfeitamente possível obter ortomosaicos e modelos digitais com GSD extremamente baixo e, ainda assim, apresentar erros significativos de posicionamento, deformações geométricas ou inconsistências altimétricas. Na prática profissional, a acurácia depende de um sistema integrado: planejamento, navegação GNSS, controle de campo, processamento e validação. Ignorar etapas compromete a confiabilidade. Este artigo tem como objetivo esclarecer por que a precisão não é apenas GSD, apresentando os fatores técnicos que realmente determinam a confiabilidade de levantamentos com drones aplicados à engenharia e ao uso profissional de drone na engenharia.

2. O mito do GSD como sinônimo de precisão

O Ground Sample Distance (GSD) representa a projeção de um pixel da imagem no terreno. Trata-se, portanto, de um parâmetro estritamente relacionado à resolução espacial do dado adquirido. Um GSD menor indica maior capacidade de detalhamento da superfície imageada, mas não estabelece, por si só, nenhuma garantia quanto à exatidão posicional ou à acurácia geométrica do produto final. Na prática, o GSD é determinado por variáveis conhecidas, como altura de voo, distância focal do sensor e características da câmera. Esses parâmetros são relativamente fáceis de controlar na etapa de planejamento do voo e, por esse motivo, acabam sendo utilizados como principal argumento técnico na defesa da qualidade de um levantamento. No entanto, essa abordagem desconsidera que a precisão planialtimétrica depende de fatores que extrapolam amplamente a resolução da imagem. É relativamente comum obter levantamentos com GSD baixo e, ainda assim, apresentar erros significativos de posicionamento absoluto, deformações sistemáticas no modelo ou inconsistências altimétricas distribuídas ao longo da área mapeada. Essas inconsistências podem ser causadas por má distribuição dos pontos de controle, deficiência na reconstrução geométrica do modelo, distorção do relevo causado pelo MDT (Modelo Digital do Terreno) impreciso, adoção de sistemas de referência divergentes, dentre outros. Nesses casos, o alto detalhe (baixo GSD) dificulta a percepção visual do erro, que só é notado ao confrontar os dados com referências externas. Veja o exemplo representado na figura abaixo. Mesmo apresentando um GSD significativamente menor (3 cm), um levantamento realizado sem a devida metodologia pode resultar em erros planimétricos da ordem de 20 cm e altimétricos próximos de 45 cm, tornando-o tecnicamente inadequado para aplicações de engenharia. Em contraste, um levantamento com GSD maior (10 cm), porém tomados os devidos cuidados, pode atingir erros planimétricos em torno de 10 cm e altimétricos próximos de 12 cm, demonstrando que a confiabilidade do produto está diretamente relacionada ao método e ao controle adotados, e não apenas ao nível de resolução das imagens.

Quando o levantamento se resume a “voar baixo para melhorar o GSD”, ignora-se seu principal objetivo que é obter medidas, tornando-o incompatível com aplicações de engenharia. Para a engenharia, o dado deve ser defensável, reproduzível e compatível com referências. GSD é necessário, mas nunca suficiente. Abandonar análises simplistas exige entender isso e adotar uma abordagem baseada em método e responsabilidade técnica.

3. Precisão é resultado de um sistema, não de um parâmetro

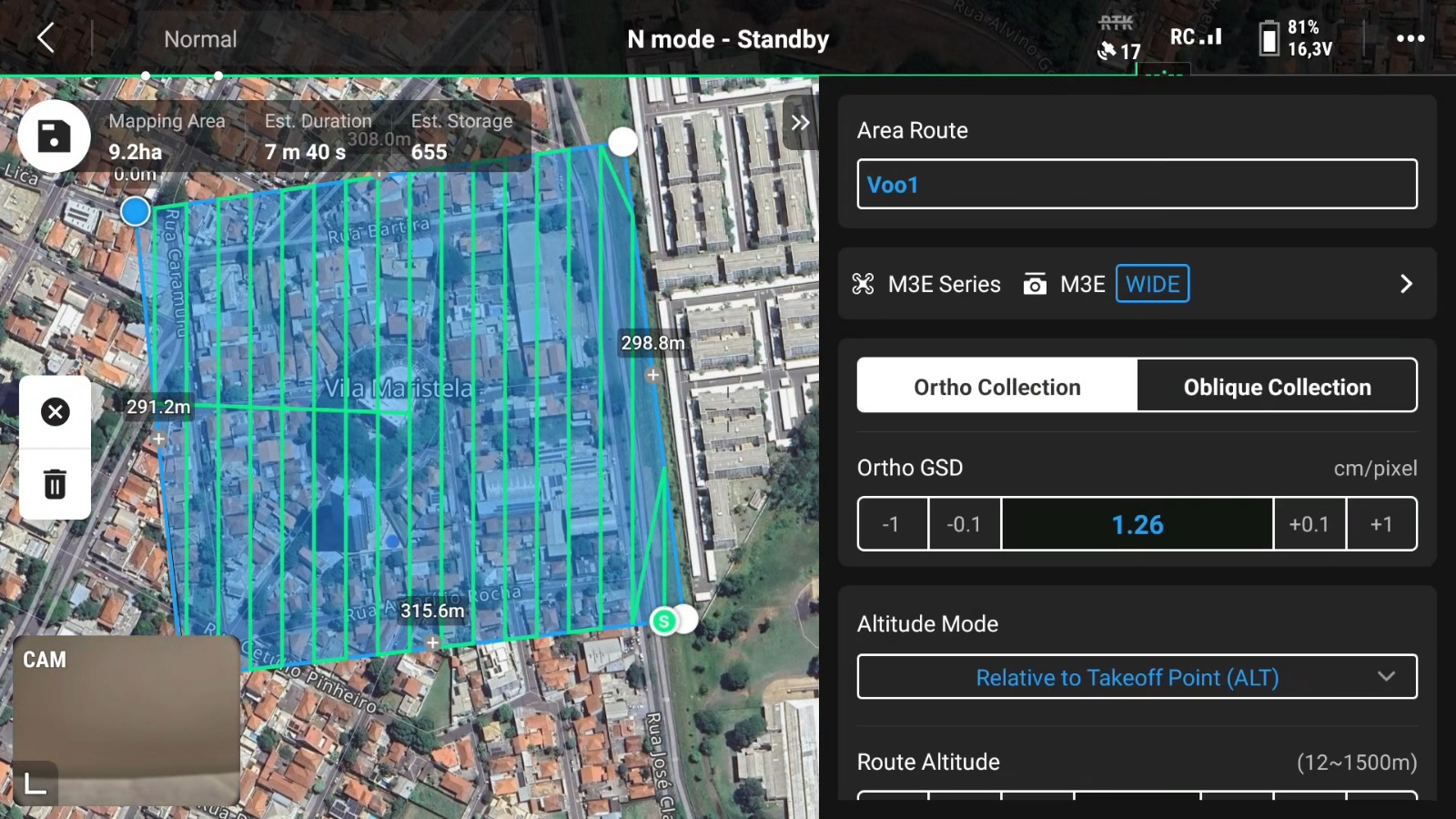

Os pilares invisíveis da confiabilidade técnica Em levantamentos aerofotogramétricos aplicados à engenharia, o resultado não é definido por um único fator isolado, mas pelo comportamento integrado de todo o sistema de aquisição, processamento e validação. Tratar qualquer parâmetro de forma independente, seja o GSD, tipo de drone ou software utilizado, conduz a uma leitura incompleta da qualidade do dado em aplicações de drone na engenharia. 1. Plano de voo O primeiro elemento desse sistema é o planejamento geométrico da aquisição. Altura de voo, sobreposições longitudinal e lateral, orientação das faixas e distribuição das tomadas influenciam diretamente a estabilidade do bloco fotogramétrico e a capacidade de reconstrução tridimensional. Uma geometria mal definida compromete o ajuste, independentemente da resolução das imagens. A altura de voo vai definir o tamanho do GSD e, por consequência, o nível de detalhamento do projeto. As sobreposições entre imagens (frontal) e entre as faixas de voo (lateral) são essenciais para o sucesso da aerotriangulação, permitindo a visão estereoscópica (3D), cálculo da altitude dos pontos, e a identificação de pontos homólogos suficientes para gerar o modelo tridimentsional. Por esse motivo, é indicado o mínimo de 80% de sobreposição frontal e entre 60% e 80% de sobreposição lateral, a depender se a área é rural ou urbana.

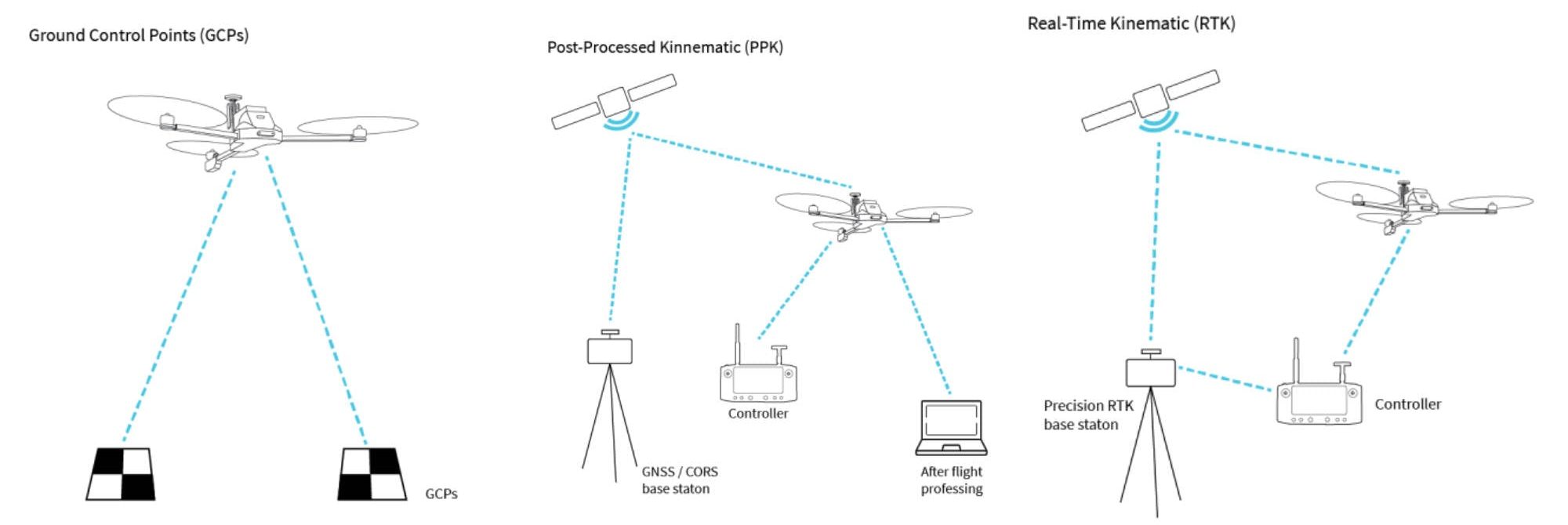

2. Métodos de correção Em seguida, destaca-se a qualidade do posicionamento das imagens, condicionada ao método de navegação GNSS empregado. A ausência de correções adequadas ou a dependência exclusiva do GNSS de navegação nativo do drone introduz incertezas sistemáticas que tendem a se propagar por todo o modelo, afetando tanto o posicionamento absoluto quanto a consistência altimétrica. Métodos como o RTK (Real Time Knematic), PPK (Post-Processed Knematic) e NTRIP (Networked Transport of RTCM via Internet Protocol) atuam na correção das posições das imagens obtidas no aerolevantamento, seja em tempo real (como no RTK e NTRIP) ou num pós-processamento. A ideia é reduzir o erro posicional das imagens de alguns metros para poucos centímetros. Dessa forma, o modelo tridimensional é gerado na aerotriangulação de forma mais precisa. O controle em campo, também chamados de pontos de apoio ou GCP (Ground Control Point) completa esse sistema, permitindo ancorar o modelo ao sistema de referência. Enquanto os métodos de correção GNSS melhoram a posição das imagens, os pontos de controle em campo permitem corrigir a posição do modelo como um todo. É sempre bom relembrar que os pontos de apoio incluem pontos de controle e de verificação. Os pontos de controle têm o papel de corrigir a posição do modelo e os de verifcação permitem verificar de forma independente a qualidade do ajuste.

Por fim, o processamento fotogramétrico e a análise dos resíduos fecham o ciclo. Ajustes forçados, ausência de critérios objetivos de aceitação ou a simples validação visual do produto são incompatíveis com aplicações de engenharia, onde o dado precisa ser tecnicamente defensável. A precisão, portanto, não é configurada no software nem definida na tela de planejamento de voo. Ela é construída ao longo de um fluxo técnico coerente.

4. O papel do controle em campo

Por que o erro aparece depois, e não durante o voo Sem pontos de verificação, não há como quantificar o erro, apenas supor que o resultado é aceitável. O controle em campo é o elemento que transforma um modelo fotogramétrico em um levantamento tecnicamente verificável no contexto do drone na engenharia. Independentemente da qualidade do sensor, da resolução das imagens ou do método de navegação empregado, sem controle não há como quantificar a confiabilidade do resultado. Aqui cabe relembrar a diferença entre Precisão e Acurácia. Precisão refere-se ao grau de consistência ou repetibilidade das medições dentro do próprio conjunto de dados. Em termos práticos, um modelo fotogramétrico é considerado preciso quando pontos homólogos, feições ou superfícies apresentam baixa dispersão interna e os resíduos do ajuste são reduzidos.

Na aerofotogrametria, a precisão está relacionada a fatores como:

• Geometria do bloco fotogramétrico;
• Sobreposição e distribuição das imagens;
• Qualidade do ajuste (bundle adjustment);
• Distribuição e qualidade dos pontos de controle.

Já a Acurácia refere-se à proximidade entre o valor medido e o valor verdadeiro ou de referência. Um modelo é acurado quando suas coordenadas planimétricas e altimétricas coincidem, dentro de tolerâncias aceitáveis, com medições obtidas por métodos de maior confiabilidade (por exemplo, levantamento GNSS geodésico ou estação total). Enquanto a precisão mede consistência interna, a acurácia mede o erro absoluto.

Na prática, a acurácia só pode ser determinada por meio de:

• Pontos de verificação independentes;
• Comparação com bases de referência confiáveis;
• Análise estatística dos erros (RMSE, erro médio, desvio padrão).

Mesmo em levantamentos com RTK ou PPK, o controle em campo mantém papel fundamental, especialmente os pontos de verificação pois permitem mensurar realmente o quanto se está errando no projeto. No contexto da aerofotogrametria com drones, a regra básica para aferir se um projete está dentro ou fora da tolerância é a seguinte:

X e Y = 1 a 1,5 x GSD final Z = 2 a 3 x GSD final

Logo, se os erros medidos pelos pontos de verificação estiverem dentro deste intervalo, o projeto pode ser considerado preciso e acurado. O controle em campo, portanto, não é um recurso opcional nem um reforço de segurança. Ele é o mecanismo que permite distinguir um produto apenas processado de um levantamento efetivamente confiável, capaz de sustentar decisões técnicas e responsabilidade profissional.

5. Quando o dado “não fecha”: como o erro se manifesta

Os erros em levantamentos aerofotogramétricos raramente aparecem na imagem. Eles surgem quando o dado é aplicado. É o caso de curvas de nível que não coincidem com cotas de projeto já implantadas em campo, exigindo ajustes manuais para “fazer fechar”. Em obras de terraplenagem, é comum observar diferenças volumétricas superiores a centenas ou milhares de metros cúbicos quando superfícies geradas por drone são comparadas com medições topográficas de controle. Outro exemplo recorrente ocorre na compatibilização com projetos viários ou de drenagem. Perfis longitudinais extraídos do MDT apresentam descontinuidades suaves, porém sistemáticas, que inviabilizam o uso direto do dado para dimensionamento, mesmo quando o GSD é baixo e o modelo aparenta boa qualidade visual. Em áreas extensas, o erro se manifesta de forma acumulativa: o levantamento “fecha” localmente, mas apresenta deslocamentos progressivos ao longo do terreno. Sem pontos de verificação distribuídos, essas deformações só são percebidas após a integração com outras bases ou durante a execução da obra. Em todos esses cenários, o problema não está no software nem na resolução da imagem. Está na ausência de método e validação ao longo do processo. Quando o dado não fecha, ele apenas revela, tardiamente, um erro que já existia desde a aquisição.

6. Precisão técnica vs. responsabilidade profissional

O risco não é só técnico, é legal Levantamentos aerofotogramétricos aplicados à engenharia não são apenas produtos informativos; são insumos técnicos que impactam projetos, medições contratuais, planejamento de obras e tomadas de decisão quando se utiliza drone na engenharia. A responsabilidade não pode ser atribuída ao software, ao equipamento ou às condições de voo. Esses elementos são ferramentas. A responsabilidade recai sobre o método adotado, os critérios de aceitação definidos e a capacidade de comprovar a qualidade do dado entregue. Sem isso, não há como sustentar tecnicamente o uso do produto em ambientes de engenharia.  Nesse contexto, assumir responsabilidade profissional significa compreender as limitações da aerofotogrametria, definir claramente o nível de precisão esperado, aplicar controles compatíveis e registrar os resultados de forma transparente. Prometer precisão sem demonstrá-la não é uma falha operacional, mas sim uma falha técnica.

7. Conclusão estratégica

A precisão em levantamentos aerofotogramétricos não está associada a um único parâmetro, nem pode ser avaliada pela aparência do produto. GSD e qualidade visual são apenas condições iniciais; não garantem confiabilidade técnica no uso de drone na engenharia. Um bom resultado é constituído por método: planejamento, geometria adequada, posicionamento controlado, verificação independente e critérios claros de aceitação. Executar esse fluxo exige mais do que equipamento ou software — exige conhecimento técnico sólido. A formação contínua e a busca por conhecimento de qualidade são características que diferenciam o operador do especialista, capaz de compreender limitações, assumir responsabilidade técnica e entregar dados efetivamente confiáveis. Precisão não se presume nem se promete. Se comprova. _______________________________________________________________ Se você já utiliza drones em seus projetos e deseja se tornar um especialista, conheça a primeira pós-graduação em Aerofotogrametria com Drones do Brasil. Clique no banner abaixo e fale com um dos nossos facilitadores.
